Перепривязка участка

Для перепривязки участка от одного объекта к другому необходимо:

  1. Включите редактирование слоя ().

  2. Выберите режим Узлы .

  3. Отметьте щелчком перепривязываемый участок, щелкнув по нему левой кнопкой мыши. На отмеченном участке будет отмечены узлы (a).

    [Примечание]Примечание

    Клавиша Shift в данном случае используется для того, чтобы «оторвать» участок от объекта.

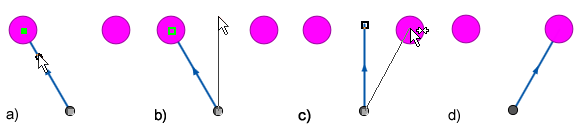

    Иллюстрация процесса перепривязки участка

    Рисунок 449. Иллюстрация процесса перепривязки участка


  4. Удерживая левую клавишу мыши и Shift отведите участок в сторону (b). Таким образом отцепляется участок от объекта.

  5. Щелчком левой кнопкой мыши «ухватитесь» за конечную точку участка. Не отпуская клавишу мыши и удерживая клавишу Ctrl на клавиатуре подведите конец участка к узлу привязки, при этом вид курсора изменится на следующий (c).

  6. Отпустите клавишу мыши для окончания перепривязки участка (d).

    [Примечание]Примечание

    Клавиша Ctrl в данном случае используется для того, чтобы участок «прицепился» к объекту.
