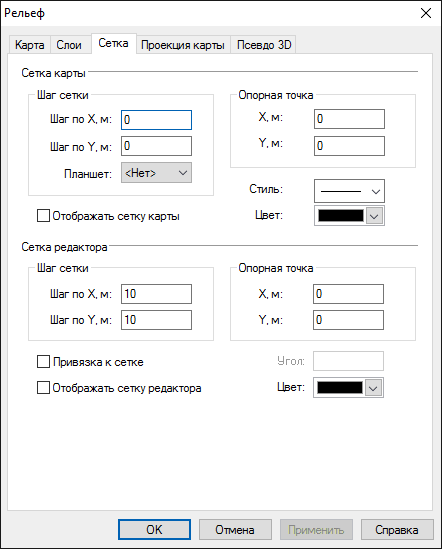

Сетка карты – сетка, разбивающая карту на планшеты заданного размера. Не рекомендуется включать при использовании картографических проекций по широте/долготе.

Сетка редактора – набор точек заданного цвета, нанесенных на карту с определенным шагом по осям координат, облегчающий ввод и редактирование графических объектов слоя. Один из узлов сетки должен совпадать с задаваемой опорной точкой. Разметка окна сеткой позволяет лучше ориентироваться при редактировании объектов, а также привязывать вводимые координаты объектов к узлам сетки.

В поле Планшет можете выбрать одну из популярных планшетных сеток, после выбора шаг сетки будет внесен автоматически в соответствующие окна.

Если планшет не выбран, то в полях Шаг сетки по X, м и по Y, м внесите расстояние между линиями сетки на карте (в метрах).

В полях Опорная точка X, м и Y,м задайте координаты опорной точки сетки (в метрах).

В полях Стиль и Цвет выберите стиль и цвет линий сетки.

Для отображения сетки на карте установите флажок Отображать сетку карты.

В полях шаг Сетки по X, м и по Y, м введите расстояние между узлами сетки на карте (в метрах).

В поле Цвет выберите цвет меток сетки.

Для отображения сетки редактора на карте установите флажок Отображать сетку редактора. Отображение сетки также может включаться кнопкой на панели инструментов.

Если установить флажок Привязка к сетке, то при вводе объектов они будут «привязываться» к узлам сетки. Привязка к сетке также включается/выключается кнопкой на панели инструментов. Эта кнопка доступна, только когда включено отображение сетки.
