Сетка по слою

В результате данной операции будет создан слой с сеткой из заполненных полигонов. Сетка по слою может быть построена в нескольких вариантах: по габаритам слоя, по объектам слоя и по выпуклой оболочке слоя. Также возможно строить сетку не по всем объектам, а только по выделенным; тогда объекты необходимо выделить заранее.

Для создания сетки по слою:

  1. В меню Карта выберите команду Операции|Сетку по слою.

  2. В открывающемся списке Исходный слой укажите слой, по которому создается сетка.

  3. В строке Слой для записи в первой строке задайте имя файла, в который будет записываться создаваемая сетка (используйте кнопку Обзор... для открытия стандартного окна выбора файла), во второй строке при необходимости можно заменить пользовательское название слоя.

  4. В разделе Сетка введите шаг создаваемой сетки в сантиметрах и точку начала координат – Опорная точка.

  5. Выберите опцию По слою или По карте.

  6. Если требуется, чтобы сетка создавалась по выделенным заранее объектам, установите флажок Группа.

  7. Из списка выберите, каким будет вариант построения сетки; в зависимости от выбранного варианта будет применен определенный алгоритм построения сетки:

    • Габариты – по габаритам слоя;

    • Объекты – по объектам слоя;

    • Выпуклая оболочка – по выпуклой оболочке.

  8. Для того чтобы созданный слой-сетка сразу был загружен в текущую карту, установите опцию Добавить в карту.

  9. Для запуска процесса создания сетки нажмите кнопку ОК.

Пример диалога создания сетки

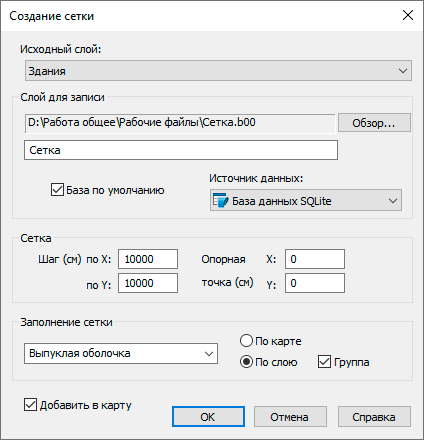

Рисунок 288. Пример диалога создания сетки


В результате операции будет создан слой с сеткой, и если была отмечена опция Добавить в карту, то слой сетки автоматически загрузится в активную карту.

Пример сетки

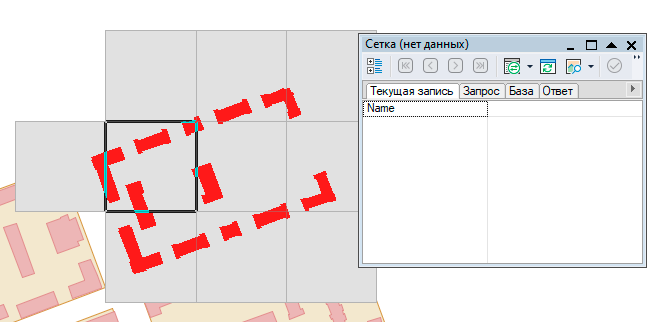

Рисунок 289. Пример сетки


[Примечание]Примечание

При необходимости созданный слой может быть исключен из карты или удален с диска.
