Обезличивание слоя сети

Операция обезличивания слоя сети позволяет создать новый слой, у которого до неузнаваемости изменен графический вид слоя. В результате все объекты будут располагаться на новых местах. При этом все топологические связи будут сохранены и такая сеть, хотя и внешне становится полностью неузнаваемая может быть посчитана. Все семантические данные за исключением наименований будут сохранены.

[Предупреждение]Предупреждение

Обезличенный слой невозможно вернуть в исходное состояние!

Ниже на рисунке можно увидеть результат обезличивания.

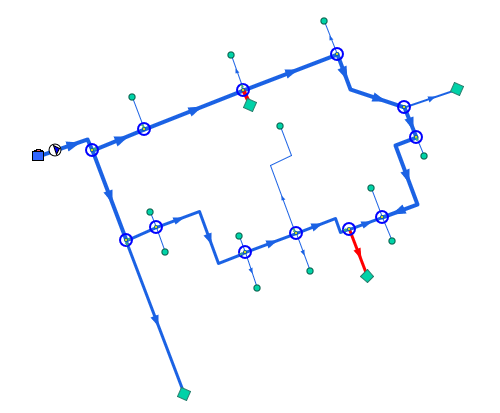

Исходная сеть

Рисунок 428. Исходная сеть


Обезличенная сеть

Рисунок 429. Обезличенная сеть


Для обезличивания сети надо:

  1. Выбрать меню Слой|Операции|Обезличить слой сети...

  2. Если слой сети для обезличивания загружен ранее в карту, то выбрать его из открывающегося списка Исходный слой. В противном случае нажать кнопку Обзор... и выбрать слой.

  3. В разделе Слой для записи справа от строки имя нажать кнопку Обзор... и указать имя слоя и папку в которую будет записан новый обезличенный слой сети.

  4. В строке название можно поменять пользовательское название для обезличенного слоя.

  5. Если необходимо новому слою поменять источник данных для хранения табличной информации (например, из Access в SQLite) то выбрать новый из списка Источник для таблиц.

    Диалог Обезличить слой инженерной сети

    Рисунок 430. Диалог Обезличить слой инженерной сети


  6. Для завершения операции нажать кнопку ОК.
