Пример вывода на карту длин, диаметров участков и удельных линейных потерь

Для создания и подключения варианта надписи, в котором будет выводиться длинна, диаметр участка (в миллиметрах) и удельные линейные потери выполните следующее:

  1. В меню Карта выберите команду Надписи|Создать надписи.

  2. В диалоговом окне Создание надписей из списка Слой выберите слой Пример тепловой сети.

  3. В строке Вариант надписей вместо слова <Новый> задайте название для создаваемых надписей, например Длинна, диаметр и удельные потери.

  4. Из списка Тип объекта выберите тип Участки, после чего в раздел Все поля загрузится подключенная к участкам база.

  5. Для того, чтобы данные выводились только по включенным участкам нажмите кнопку Режимы и установите галочку напротив режима Включен. Чтобы подтвердить выбор нажмите кнопку ОК.

  6. Далее укажите поля, которые будут отображаться в надписи. Выделите с помощью левой кнопки мыши поле Длинна участка в списке Все поля и нажмите кнопку , после этого имя выбранного поля добавится в список Поля для вывода. Таким же образом добавьте поля Внутренний диаметр подающего трубопровода и Удельные линейные потери напора в под. тр-де.

  7. В списке Поля для вывода выделите поле Длина участка и для него задайте:

    • Префикс - для ввода префикса установите курсор в строку Префикс и введите «L=».

    • Постфикс, постфиксом в данном случае будут единицы измерения, т.е. метры. Для этого установите курсор в строку Постфикс и введите «м».

    • Полужирное начертание шрифта, для этого нажмите кнопку Шрифт и в появившемся диалоге выберите Полужирный, кнопкой ОК подтвердите установку начертания.

    • Проверьте чтобы была установлена галочка Округлять до и в окошке поставьте 1 знак.

  8. В списке Поля для вывода выделите поле Внутренний диаметр и для него задайте:

    • Префикс, им будет специальный символ диаметра. Для его задания предварительно надо установить нужную кодировку, нажмите кнопку Шрифт, справа из списка Набор: выберите Юникод, нажмите ОК. Далее нажмите кнопку , в открывшемся окне выделите символ диаметра, нажмите кнопку Выбрать, затем Копировать и Закрыть. Установите курсор в поле Префикс, сделайте щелчок правой кнопкой мыши и в открывшемся меню выберите пункт Вставить.

    • Постфикс, для его задания установите курсор в строку Постфикс, внесите «мм», и укажите полужирный шрифт.

    • Установите опцию перенос строки.

    • Так как диаметр трубопровода надо выводить в миллиметрах, а в базу для расчетов он внесен в метрах, то необходимо задать множитель, в данном случае множитель для перевода будет - 1000. Множитель вводится в окно Множитель.

    • Чтобы после точки не выводились дополнительные нули проверьте чтобы была установлена опция Округлять до и в окошке установите 0 знаков.

  9. В списке Поля для вывода выделите поле Удельные линейные потери напора в под. тр-де и для него задайте:

    • Префикс - внесите в окошко «hl=».

    • Постфикс, для его задания установите курсор в строку Постфикс, внесите «мм/м», и укажите полужирный шрифт.

    • Проверьте чтобы была установлена галочка Округлять до и в окошке поставьте 2 знака.

  10. В разделе Ориентация установите опции Вдоль линии и Авто, это нужно для того, чтобы надписи были ориентированы вдоль участков и всегда отображались в центре видимой части участка соответственно. Так же установите опции Масштаб 1:1, Не увеличивать больше размера 1:1 и Сохранять угол при повороте карты.

  11. Для того чтобы надписи выводились в рамке в разделе Стиль бирки из списка Тип бирки выберите рамка.

  12. Далее настроим надписи таким образом, чтобы их цвет менялся в зависимости от данных в поле Удельные линейные потери. Для этого нажмите кнопку Дополнительно. Из списка Поле надписи выберите Удельные линейные потери. Затем задайте промежутки и цвета, соответствующие им:

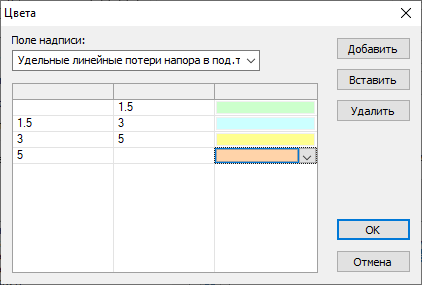

    Задание настраиваемого цвета надписей

    Рисунок 814. Задание настраиваемого цвета надписей


    Для подтверждения и закрытия диалога Цвета нажмите ОК.

  13. Нажмите кнопку Сохранить, в следствии чего произойдет сохранение созданной надписи и станет активной опция, расположенная правее строки Вариант надписей. Для подключения созданного варианта надписей к слою установите данную опцию:

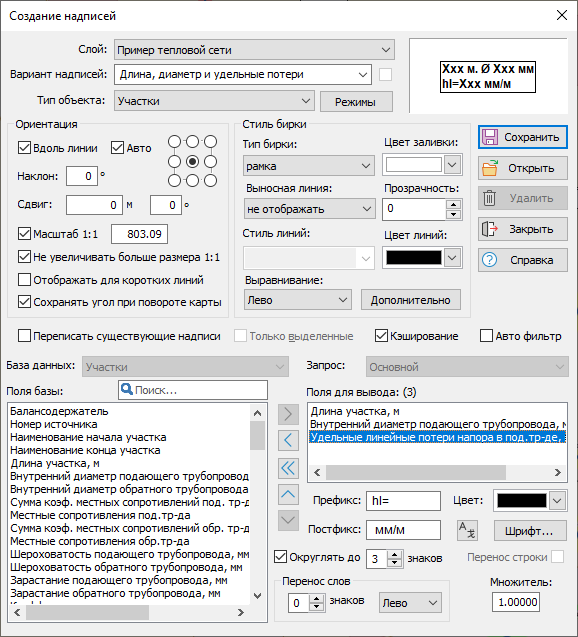

    Создание варианта надписи "Длинна, диаметр и удельные линейные потери"

    Рисунок 815. Создание варианта надписи "Длинна, диаметр и удельные линейные потери"


В результате проделанных действий были созданы надписи для вывода данных из базы, цвет надписей будет меняться в зависимости от содержимого поля Удельные линейные потери.

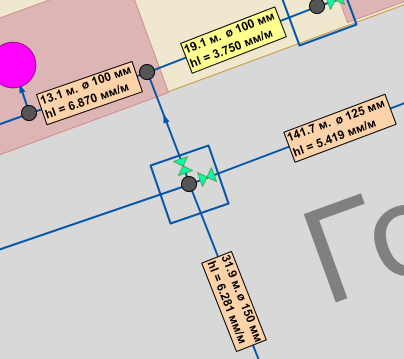

Подключенные надписи к участкам

Рисунок 816. Подключенные надписи к участкам
