Импорт из формата DXF

При импорте чертежей AutoCAD есть возможность задавать правила, по которым будет осуществляться импорт графических элементов в формат ZuluGIS. Подробнее смотрите «Настройка подстановки при импорте графических данных из формата DXF».

Для импорта графической информации из формата DXF следует:

  1. Выбрать пункт главного меню Файл|Импорт|AutoCAD DXF. На экране появится стандартный диалог выбора файла, где необходимо выбрать файл формата DXF, который требуется импортировать.

  2. В строке Название слоя задать пользовательское название слоя.

  3. В строке Таблица необходимо выбрать источник данных, где будет создаваться новая таблица (или таблицы, в зависимости от операции). Это может быть как локальный источник («База данных Microsoft Access», «База данных SQLite»), так и настроенные источники данных ZuluGIS к различным СУБД с использованием ADO/OLEDB или ODBC.

  4. В появившемся диалоговом окне для импортируемого слоя в строке Имя слоя с помощью кнопки необходимо задать имя файла и размещение его на диске.

  5. В строке Единицы измерения необходимо указать, какие единицы следует использовать при импорте.

  6. В строке Кодировка выбрать, какую кодировку использовать для чтения файла. В случае неверного выбора в результате импорта текст будет импортирован в нечитаемом виде:

    Неправильно подобранная кодировка

    Рисунок 891. Неправильно подобранная кодировка


    Правильно подобранная кодировка

    Рисунок 892. Правильно подобранная кодировка


  7. Для автоматической загрузки импортируемых данных в карту необходимо установить галочку добавить слой в карту. Если ее на данном этапе не установить, то для загрузки слоя в карту надо будет выбрать пункт главного меню Карта|Добавить слой.

  8. В том случае, если используется подстановка параметров, в поле Файл CFG надо указать путь к файлу параметров подстановки.

  9. Для подтверждения процедуры импорта нажать кнопку ОК.

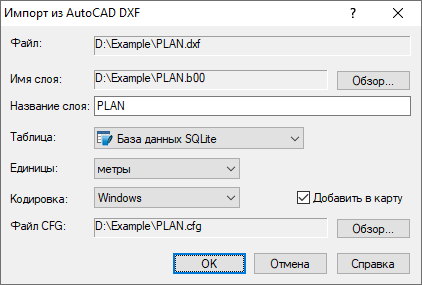

    Диалоговое окно «Импорт из AutoCAD DXF»

    Рисунок 893. Диалоговое окно «Импорт из AutoCAD DXF»


  10. После того как программа проанализирует содержимое DXF-файла, появится диалоговое окно Импорт из DXF; оно отображает список всех слоев, содержащихся в DXF данных. Напротив каждого слоя установлен флажок (галочка); он означает, что слой будет импортирован. Если какой-либо слой не надо импортировать, то флажок с помощью левой кнопки мыши надо снять. С помощью кнопок Выделить все и Отменить все можно отметить сразу все слои для импорта или снять отметки, соответственно.

    Диалоговое окно «Импорт из DXF»

    Рисунок 894. Диалоговое окно «Импорт из DXF»


  11. При желании в диалоге Импорт из DXF можно установить дополнительные опции импорта:

    • разделять на слои – означает, что импорт произойдет послойно, при этом название каждого файла слоя будет составлено из имени слоя (файла), заданном в пункте 2 ранее, и изначального названия слоя, отображенного в диалоге Import from DXF, а пользовательское название слоя останется изначальным. Если флажок Разделять на слои не установлен, то все данные импортируются в один слой с одинаковым пользовательским названием слоя и именем файла, заданном на предыдущем этапе;

    • не импортировать геометрию блоков – при установке данной опции не будет импортироваться геометрия блоков;

    • импортировать точки вставки блоков – при установке данной опции будут импортироваться точки вставки блоков;

    • импортировать атрибуты блоков в отдельную таблицу – в результате установки данной опции атрибуты блоков будут импортированы в отдельную таблицу.

  12. Для запуска процедуры импорта надо нажать кнопку Импорт.
