Задание растра с непосредственным созданием описателя

  1. Выберите пункт главного меню Растр|Задать. Откроется диалог задания растра.

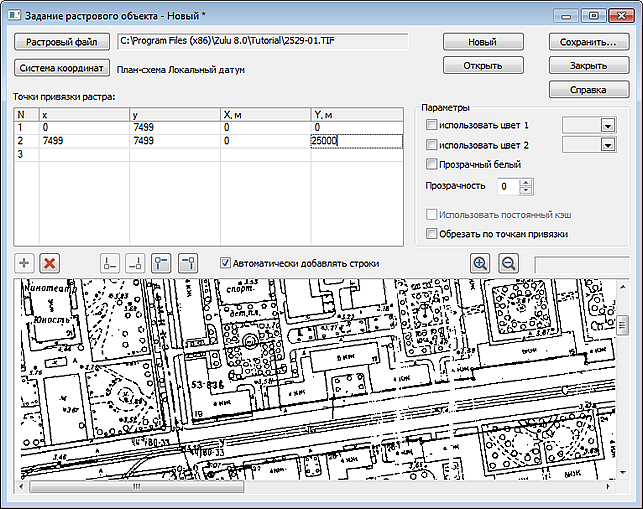

    Задание растра

    Рисунок 114. Задание растра


  2. Нажмите кнопку Растровый файл и в стандартом окне выбора файла в каталоге Zulu\Tutorial с помощью левой кнопки мыши укажите файл 2529-01.tif (файл, сохраненный после корректировки растра).

  3. В разделе Точки привязки растра укажите координаты углов изображения (в см). Для растра 2529-01.tif масштаба 1:500, начинающегося с нулевых координат, задаются следующие координаты углов:

    • нажмите кнопку и введите координаты левого нижнего угла – (0, 0);

    • нажмите кнопку и введите координаты правого нижнего угла – (0, 25000).

  4. В разделе Параметры при желании использовать произвольный цвета растра установите флажки использовать цвет 1 и использовать цвет 2 и, нажав стрелку вниз, в окне выбора цвета выберите соответствующие цвета.

  5. Нажмите кнопку Сохранить и укажите название файла: 2529-01.zrs.

  6. Нажмите кнопку Новый, после чего произойдет очистка полей диалога Задание растра, и диалог будет готов к заданию параметров для следующего растра.

  7. Задайте следующий растр (2529-02.tif); для этого повторите пункты 2-5, описанные выше, с тем исключением, что в списке Точки привязки растра (пункт 3) необходимо указать другие координаты углов изображения (в сантиметрах):

    • для левого нижнего угла – (0, 25000);

    • для правого нижнего угла – (0, 50000).

Растр 2529-02 (файл, сохраненный после корректировки растра) находится в каталоге Zulu\Tutorial.

Для загрузки растра в карту:

  1. Создайте карту (если карта еще не создана) командой Файл|Создать карту.

  2. В меню Карта выберите пункт Добавить слой, в стандартном окне выбора файла укажите файлы, созданные на предыдущем этапе, и нажмите кнопку Открыть.

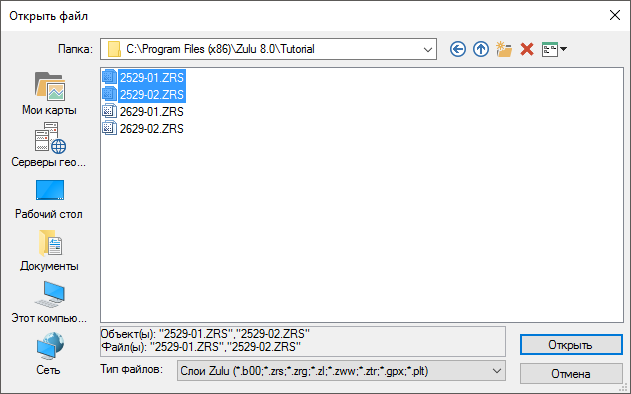

    Выбор растра

    Рисунок 115. Выбор растра
