Поворот полигонов и ломаных параллельно линии

Для такого поворота полигона/ломаной чтобы одна из линий объекта стала параллельна произвольной линии на карте, требуется выполнить следующие действия:

  1. Сделать редактируемым слой, в котором требуется повернуть объект ().

  2. Установить режим редактирования элементов объекта ().

  3. Выбрать требуемую линию объекта. Для этого подвести к линии указатель мыши и щелкнуть и левой кнопкой мыши.

    Иллюстрация процесса поворота полигона параллельно линии

    Рисунок 390. Иллюстрация процесса поворота полигона параллельно линии


  4. Щелкнуть правой кнопкой мыши и выбрать в открывшемся контекстном меню пункт Повернуть параллельно линии.

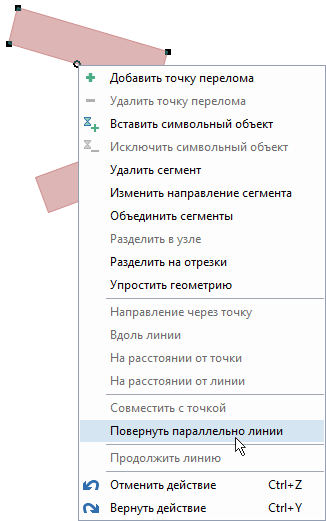

    Иллюстрация процесса поворота полигона параллельно линии

    Рисунок 391. Иллюстрация процесса поворота полигона параллельно линии


  5. Щелкнуть левой кнопкой мыши по линии, параллельно которой должна развернуться выбранная линия объекта. Если требуемая линия находится в другом слое, надо нажать клавишу Ctrl и, удерживая ее, щелкнуть по линии. Будет выполнен поворот площадного объекта при котором выбранная его линия будет располагаться параллельно указанной линии на карте.

    Иллюстрация процесса поворота контура параллельно линии

    Рисунок 392. Иллюстрация процесса поворота контура параллельно линии
