Для перемещения объекта:
Включите редактирование слоя в котором требуется переместить объект ().
Установите режим Объект ().
Подвести курсор к объекту и нажмите левую клавишу мыши (a).
Не отпуская левую клавишу мыши, начните перемещение объекта (b).
Если перемещаемый объект топологически связан с другими объектами слоя, то эти объекты трансформируются так, чтобы сохранить существующую связь с перемещенным объектом.
Во время перемещения связи перемещаемого объекта с соседями отображаются инверсными «резиновыми» линиями.
Если необходимо переместить только сам объект (оторвать его от соседей в любом случае), следует выполнять перемещение с нажатой клавишей Shift. В этом случае захваченный объект будет перемещаться независимо от остальных объектов, но при этом он потеряет существовавшие связи, если таковые имелись.
Отпустите левую клавишу мыши на месте нового положения объекта. Перемещение завершено (c).

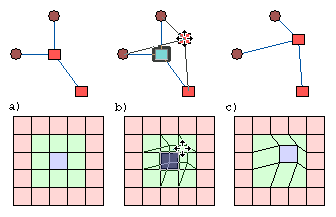

Рисунок 378. Иллюстрация операции перемещения объекта
Рисунок 379. Перемещения объекта топологически связанного с другими
Рисунок 380. Перемещение отдельного объекта
