Дублирование с помощью режима Объект
Дублирование объекта является одним из способов создания нового объекта. В качестве исходного отмечается один из существующих объектов слоя, и на указанном месте создается новый объект с тем же типом, режимом и той же формы, что и исходный. Действия при дублировании объекта почти полностью совпадают с перемещением объекта с отрывом от сети.
![[Примечание]](images/admon/note.png) | Примечание |
|---|---|
|
При дублировании объекта создается новый элемент, с новым ID. По умолчанию копируется только графическая информация без табличных данных. Для того, чтобы они тоже скопировались в структуре слоя (), раздел Правила/Редактор надо установить опцию Копировать табличные данные при дублировании объекта. |
Для дублирования объекта:
-
Включите редактирование слоя, в котором необходимо продублировать объект (
). -
Установите режим Объект (
). -
Если нужно продублировать объект, который связан с другими, например элемент сети, то для его отрыва нажмите и удерживайте клавишу Shift.
-
Подведите курсор к объекту для копирования, нажмите и не отпуская, левую клавишу мыши начните перемещение объекта.

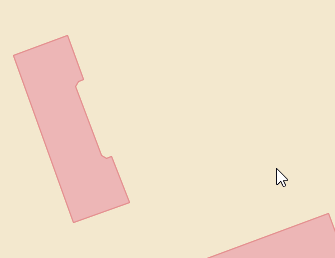

Рисунок 385. Иллюстрация процесса дублирования объекта
-
Переместите объект в новое положение. Не отпуская клавишу мыши, нажмите клавишу Ctrl, рядом с курсором появится .
Рисунок 386. Иллюстрация процесса дублирования объекта
-
Отпустите левую кнопку мыши. После этого клавишу Ctrl можно отпустить. Исходный объект будет продублирован в новое место.
Рисунок 387. Иллюстрация процесса дублирования объекта
Рисунок 388. Иллюстрация процесса дублирования объекта
Для прерывания процесса дублирования нажмите правую кнопку мыши.
