Ввод специальных символов


Пред.		След.

Система имеет возможность наносить на карту по мимо обычного текста специальные символы, находящиеся в выбранном шрифте.

Перед вставкой спец символов предварительно на карту надо нанести простой или типовой текстовый объект.

Для ввода спец символов надо:

Открыть диалоговое окно Стиль (оно открывается двойным щелчком мыши на нанесенном текстовом объекте в режиме выделения объекта - кнопка ).
Проверить чтобы у текстового объекта был установлен Набор: Юникод, так как вставка специальных символов возможна только при данном наборе, соответственно если используется другой набор, поменять его на Юникод:
- для простого текстового объекта набор меняется в уже открытом ранее диалоге Стиль вкладка Текст, список Набор;
- для типового текстового объекта набор меняется в структуре слоя, в нужном режиме.
Перейти на вкладку Параметры.
Нажать кнопку Символы, после чего появится диалоговое окно Выбор символов:

Рисунок 337. Диалоговое окно Выбор символов
В общем списке символов левой кнопкой мыши выделить нужный символ, при этом он отобразится в правом нижнем окошке. Нажать кнопку Выбрать. Выбрать символ возможно так же с помощью двойного щелчка левой кнопкой мыши.

Ошибочно выбранный символ возможно удалить стандартно клавишами Backspace или Delete.

После того, как нужный символ выбран необходимо нажать кнопку Копировать.

	Примечание
	Вид символов, находящихся в общем списке будет меняться от выбранного шрифта, он выбирается в диалоге Стиль, на закладке Текст.

Для закрытия диалога выбора символов нажать кнопку Закрыть, диалог Стиль при этом не закроется.
Для вставки выбранного символа в диалоге Стиль в разделе Текст щелкнуть правой кнопкой мыши, в открывшемся контекстном меню выбрать пункт Вставить.

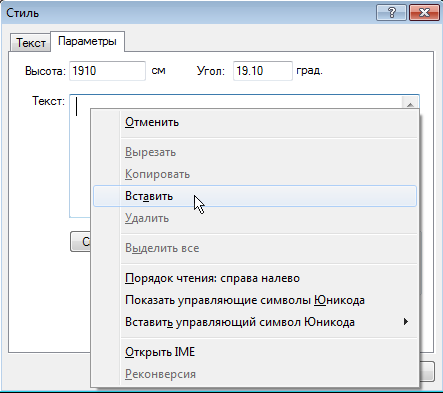

Рисунок 338. Диалоговое окно «Стиль»
После произведенных изменений нажать кнопку ОК.

Примечание

Если введенный текст необходимо отредактировать, тогда войдите в режим выделения объекта - кнопка (слой должен быть редактируемым) и сделайте двойной щелчок левой кнопкой мыши на редактируемом объекте. Все изменения производятся в появившемся диалоговом окне Стиль.

Примечание

Для поворота уже нанесенного текстового объекта надо в режиме выделения объекта () сделать один щелчок левой кнопкой мыши на тексте, после чего вокруг него появится красный квадрат с кружком в правом нижнем углу, затем необходимо сделать щелчок левой кнопкой мыши на этом кружке. Для произвольного поворота текста поверните текст на необходимый угол, и сделайте щелчок левой кнопкой мыши, при повороте новое положение текста показывает прозрачная рамка.

Для поворота текста на заданный угол после нажатия на кружок надо сделать щелчок правой кнопкой мыши и в контекстном меню выбрать пункт Задать угол. После чего задать угол поворота и нажать кнопку ОК.

Для поворота текста параллельно или перпендикулярно какой либо линии после нажатия на кружок надо сделать щелчок правой кнопкой мыши и в контекстном меню выбрать пункт Повернуть параллельно линии или Повернуть перпендикулярно линии соответственно. Затем указать линию, если она находится в активном слое, то надо к ней подвести курсор и сделать щелчок левой кнопкой мыши, если она находится в неактивном слое, то дополнительно еще необходимо нажать на клавиатуре кнопку Ctrl.

Рисунок 339. Поворот текста
