Создание группы по пересечению с контуром другого слоя

В режиме Выделить областью () имеется возможность создать (выделить) группу из объектов, пересекающихся с контуром другого слоя, например выделить объекты тепловой сети, находящиеся в одном квартале. Заметим, что объекты тепловой сети и объекты кварталы находятся в разных слоях.

[Примечание]Примечание

Возможно выделение объектов «полностью входящих» в контур или «полностью входящих или касающихся контура». О данной настройке можно узнать здесь.

Для создания группы по пересечению с контуром другого слоя:

  1. Сделайте активным слой, в котором требуется создать группу. Проверьте чтобы не было включено редактирование слоя.

  2. Выберите режим Выделить областью, для этого нажмите .

  3. Удерживая на клавиатуре клавишу Alt сделайте щелчок левой кнопкой мыши по объекту, в пределах которого надо выделить группу (например по кварталу). Если объекты, которые надо выделить окажутся в пределах нескольких объектов разных слоев, то на экране появиться диалоговое окно Пересечение с контуром из слоя. В этом окне укажите слой, в который входит объект, в пределах которого создается группа, и нажмите кнопку ОК.

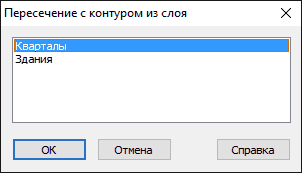

    Диалоговое окно «Пересечение с контуром слоя»

    Рисунок 266. Диалоговое окно «Пересечение с контуром слоя»

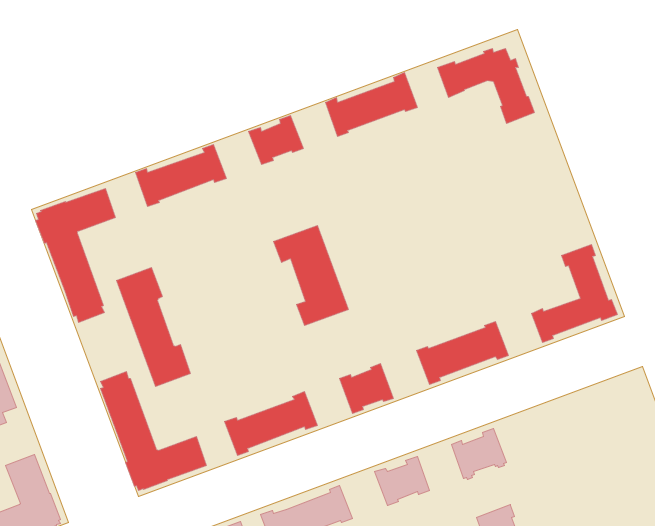

На рисунке ниже показана созданная группа из объектов слоя Здания, которые графически попали в указанный квартал.

Создание группы объектов по пересечению с контуром

Рисунок 267. Создание группы объектов по пересечению с контуром
