Создание рельефа в формате SRTM

При большом объеме исходных данных для создания рельефа в формате TIN может не хватить оперативной памяти компьютера. В этом случае возможно создание слоя рельефа в формате SRTM. Исходными данными для такого слоя являются так же как и для слоя TIN один или несколько слоев с изображениями горизонталей или точек высот рельефа, с подключенной базой данных, в одном из полей которой заданы высоты объектов в метрах.

Рельеф может быть создан как SRTM1 так и SRTM3 формата. SRTM1 - сетка с размером ячейки 1х1 угловая секунда (с пространственным разрешением 30 м) – эти данные более точны, но соответственно они будут больших размеров чем SRTM3. SRTM3 – сетка с размером ячейки 3х3 угловые секунды (с пространственным разрешением 90 м).

В результате процедуры в указанных папках будут созданы файл описатель и файлы формата *.hgt.

Для создания рельефа в формате SRTM:

  1. Загрузите в карту слой с горизонталями или точками высот рельефа.

  2. Выполните команду меню Карта|Рельеф|SRTM|Создать рельеф в формате SRTM. Откроется диалог создания рельефа.

  3. Укажите слой, по которым будет создаваться рельеф. Рельеф может строиться по данным из нескольких слоев, например, слоя с горизонталями и слоя с точками высот. Информация об используемых слоях приводится в списке в верхней части диалога.

    Для добавления слоя данных:

    • Нажмите кнопку Данные. Откроется диалог выбора данных:

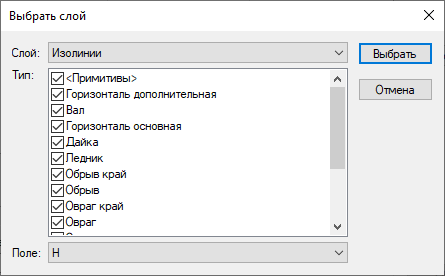

      Диалог задания исходных данных

      Рисунок 471. Диалог задания исходных данных


    • Выберите слой карты с данными для построения рельефа в поле Слой;

    • В списке Тип отметьте флажком тип объектов слоя к которым подключена база данных с высотами. Если база данных подключена к примитивам, то установите флажок напротив строки <Примитивы>;

    • В поле со списком Поле выберите поле базы данных слоя в котором записаны высоты;

    • Нажмите кнопку Выбрать чтобы закрыть диалог выбора и добавить выбранные данные в список (кнопка Отмена закроет диалог без сохранения изменений);

    • Если требуется добавить еще слой, повторите для него действия, описанные выше.

    [Примечание]Примечание

    Возможно загрузить настройки ранее созданного рельефа, для этого надо нажать кнопку История...,, выделить слой для загрузки данных и нажать кнопку ОК.

  4. В строке Имя файла нажмите кнопку Обзор... и в появившемся стандартном диалоге выбора файлов укажите путь и имя для файла слоя создаваемого рельефа.

  5. В поле Название введите пользовательское название (по умолчанию оно совпадает с именем файла).

    Папка для файлов формата HGT будет автоматически создана в том же каталоге где располагается слой.

  6. Из списка Формат выберите формат создаваемых данных: SRTM1 или SRTM3.

  7. Для того чтобы слой после создания сразу загрузился в активную карту, установить флажок Добавить в карту.

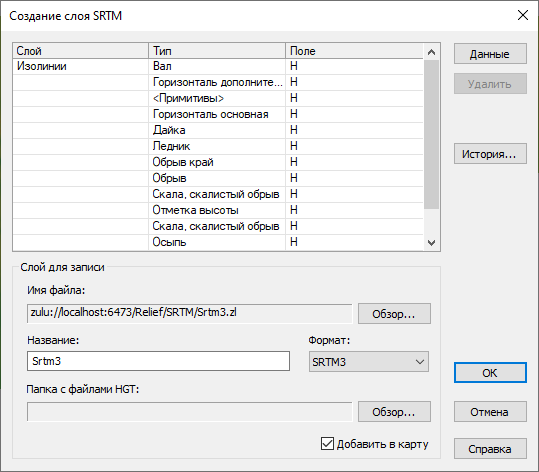

    Диалог создания слоя SRTM рельефа

    Рисунок 472. Диалог создания слоя SRTM рельефа


  8. Для запуска создания рельефа с указанными параметрами нажмите кнопку ОК.
