Паспортизация. Зоны теплоснабжения паром.

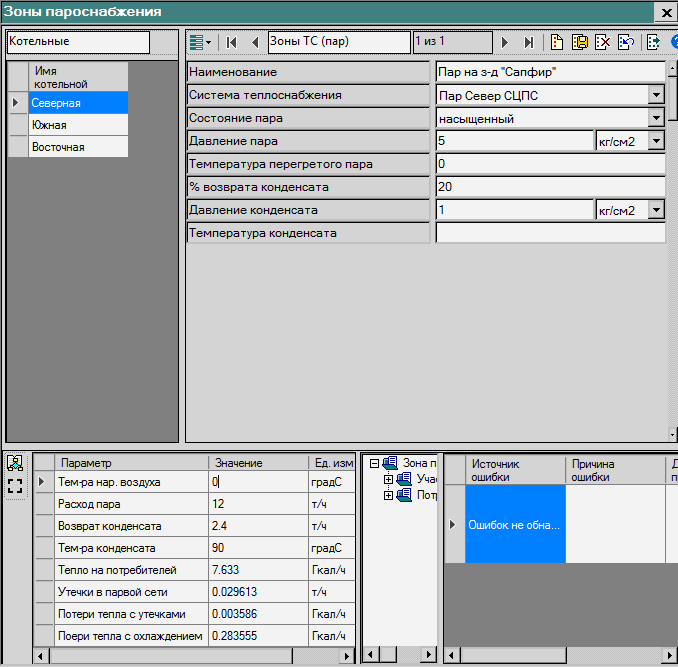

Для редактирования и просмотра информации, характеризующей зоны теплоснабжения паром, следует щелкнуть левой кнопкой мышки на узле Зоны теплоснабжения паром в дереве задач главной формы приложения
|
|
Паспортизация |
|||
|
|
|
Объекты систем теплоснабжения |
||
|
|
|
|
Системы теплоснабжения паром |
|
|
|
|
|
|
Зоны теплоснабжения паром |
Назначение полей
|
Поле |
Описание поля |
|
Наименование |
Наименование зоны теплоснабжения паром |
|
Система теплоснабжения |
Система теплоснабжения, к которой относится данная зона, значение поля выбирается из списка, сформированного на базе поля таблицы паспортизации СТС |
|
Состояние пара |
Поле определяет состояние пара, поступающего в тепловую сеть зоны, значение поля выбирается из списка
|
|
Давление пара |
Поле определяет среднее значение давления пара, поступающего в тепловую сеть зоны. Значение поля используется для расчета энтальпии пара. |
|
Температура перегретого пара |
Температура перегретого пара (температура насыщенного пара определяется программными средствами приложения в зависимости от давления). Значение поля используется в расчете потерь тепла участками паропроводов. |
|
% возврата конденсата |
Средний процент возврата конденсата от всех потребителей зоны по отношению к полному расходу пара, отпускаемого на зону. По умолчанию значение поля равно 0% |
|
Давление конденсата |
Давление возвращаемого конденсата, грС. По умолчанию принимается значение, равное давлению пара. При возврате конденсата 0%, значение поля игнорируется. Значение поля используется для расчета энтальпии конденсата. |
|
Температура конденсата |
Температура возвращаемого конденсата. По умолчанию принимается значение температуры насыщения при данном давлении конденсата. При возврате конденсата 0%, значение поля игнорируется. Значение поля используется в расчете потерь тепла участками конденсатопроводов зоны. |
В контексте паспортизации зон пароснабжения приложением предусмотрены следующие сопутствующие процедуры
|
|
|
|
Элемент контрольного расчета
|
|
Параметр |
Значение |
|
Исходные данные к контрольному расчету |
||
|
Тем-ра нар. воздуха |
Температура наружного воздуха, 0С |
|
|
Результаты контрольного расчета |
||
|
Расход пара |
Расход пара, поступающего в тепловую сеть зоны пароснабжения, т/ч |
|
|
Возврат конденсата |
Расход конденсата, возвращающегося из тепловой сети зоны пароснабжения в котельную, т/ч |
|
|
Тем-ра конденсата |
Температура конденсата, возвращающегося из тепловой сети зоны пароснабжения в котельную, 0С |
|
|
Тепло на потребителей |
Расход тепла на потребителей пара, Гкал/ч |
|
|
Утечки паровой сети |
Утечки теплоносителя из тепловой сети зоны пароснабжения, т/ч |
|
|
Потери тепла с утечками |
Потери тепла с утечками теплоносителя из тепловой сети зоны пароснабжения, Гкал/ч |
|
|
Потери тепла с охлаждением |
Потери тепла в окружающую среду от наружной поверхности трубопроводов тепловой сети зоны пароснабжения, Гкал/ч |
|
